预制组装式分支电缆

一、电缆的特点：
1、采用工厂预制方式可大幅度减轻现场施工劳动强度，缩短施工敷设时间；
2、因使用电缆可保证大长度并富有弯曲性，极大方便了在复杂的场所施工；
3、缩小敷设占有空间，能和煤气、液压气管道共同敷设；
4、因在工厂内生产制造，其可靠性和信赖性得到充分的保障；
5、分支部采用高强度密闭接头，防水防潮，长期免维护、免保养；
6、因电缆直接进户，无需维护保养，施工简单容易，故能产生极大的综合经济郊益。
二、电缆的用途：
1、高层建筑用；
2、防灾设备用；
3、隧道照明及防灾设备用；
4、可在各种场所替代中、小容量铜母线。
三、电缆的标准：
IEC 60502 额定电压1~30KV挤包绝缘电力电缆及附件（国际电工委员会标准）
GB 12706 额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆（中华人民共和国国家标准）
JCS 376 分支电缆（日本电线工业会标准）
JIS C2810 室内配线用电线连接管通则（日本工业标准）
四、电缆的型号：
标准主电缆和分支电缆都是以XLPE或PVC为绝缘（IEC、GB、JIS、BS……）、PVC材料包覆其外的低压电力电缆。一般主电缆是单芯或拧绞形多芯电缆（二芯至五芯电缆），分支电缆用单芯电缆，亦可按照需要采用具有耐火、阻燃性能的电缆。
其结构及型号如下：
序号
电缆名称
型号
单芯
3芯拧绞式
4芯拧绞式
5芯拧绞式
1
聚氯乙烯绝缘聚氯乙烯护套分支电缆
FZ-W
FZ-W-3
FZ-W-4
FZ-W-5
2
聚氯乙烯绝缘聚氯乙烯护套阻燃分支电缆
FZ-ZRVV
FZ-ZRVV-3
FZ-ZRVV-4
FZ-ZRVV-5
3
聚氯乙烯绝缘聚氯乙烯护套耐火分支电缆
FZ-NHVV
FZ-NHVV-3
FZ-NHVV-4
FZ-NHVV-5
4
交联聚乙烯绝缘聚氯乙烯护套分支电缆
FZ-YJV
FZ-YJV-3
FZ-YJV-4
FZ-YJV-5
5
交联聚乙烯绝缘聚氯乙烯护套阻燃分支电缆
FZ-ZRYJV
FZ-ZRYJV-3
FZ-ZRYJV-4
FZ-ZRYJV-5
6
交联聚乙烯绝缘聚氯乙烯护套耐火分支电缆
FZ-NHYJV
FZ-NHYJV-3
FZ-NHYJV-4
FZ-NHYJV-5

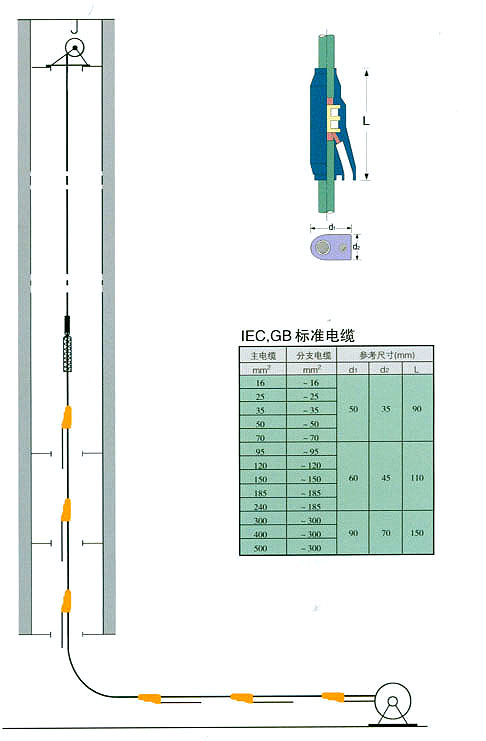

五、分支电缆外形及安装示意图：

六、额定电流和电压降：

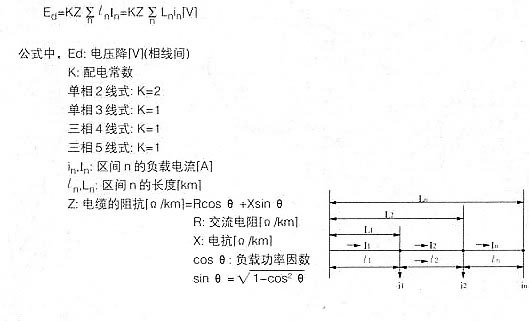

设计干线时，除要考虑电缆载流量外，还应考虑电压降。当干线中间有几处分支时，从电源到最终负载的电压降，要根据各分支的间隔按以下公式计算求出：
七、电缆的顶端
主电缆顶端通常用防水化合物粘接在端头上，再盖上一个用PVC材料制成的帽，用热缩管加强之，可永久使用。

八、敷设施工方法：
垂直干线的预制组装式分支电缆，一般应按以下要领进行敷设：
1、将电缆盘放在线架上（通常电缆盘放在楼下，将电缆提拉上去）；
2、提升用的绳索通过卷绕机与电缆相连接；
3、开动卷绕机将电缆提升上去；
4、提升用的电缆网套到达房顶时，将网套挂在事先准备好的吊钩上；
5、对中间部进行固定；
6、将分支线端头与电流表或断流器相接；
7、进行与横向干线或主干线板的连接。
九、施工中的注意事项：
预制组装式分支电缆敷设时需注意以下事项：
1、事先确认运送方法（车辆大小，停车场等）；
2、确认预制分支部分是否能安全通过贯通孔洞；
3、采取预防措施，防止提升过程中，分支部分在贯通孔洞受损伤；
4、提升过程中不要对分支施加张力；
5、使用电缆重量4倍以上强度的提升用绳索；
6、事先考虑避雨对策及空盘的处理方法；
7、电缆提升完毕后，应立即用适当的方法加以固定，以免电缆坠落受损；
8、单芯电缆禁止使用铁质夹具。
十、电缆技术参数（1）
600/1000V单芯XLPE/PVC电缆技术参数（也适用于FZ-ZRYJV型号）
导线
绝缘厚度mm
护套厚度mm
外径（约）mm
重量（约）kg/km
交流试验电压
kV/5 分钟
20℃最大导体直流电阻（Ω/km）
*1
40℃载流量A
阻抗 Z Ω/km
备注
标称截面积mm2
No.&线径或形状No/mm
直径
mm
cosθ＝1
cosθ＝0.9
cosθ＝0.8

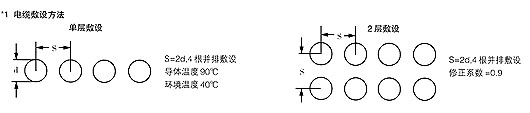

不平衡负荷时的载流量（40 ℃ ）A
6
10
7/1.04
7/1.35
3.1
3.7
0.7
0.7
1.4
1.4
8.0
8.5
105
150
3.5
3.5
3.08
1.83
61
85
3.93
2.33
3.61
2.17
3.25
1.96
58
80
16
25
35
50
70
圆形紧
压绞线
4.7
5.9
7.0
8.5
10.1

0.7
0.9
0.9
1.0
1.1

1.4
1.4
1.4
1.4
1.4
9.5
11.0
12.0
13.5
15.0
210
310
410
555
760
3.5
3.5
3.5
3.5
3.5
1.15
0.727
0.524
0.387
0.268
113
150
180
265
290
1.47
0.93
0.67
0.49
0.34
1.39
0.90
0.67
0.51
0.37
1.27
0.84
0.63
0.48
0.36
105
140
170
230
265
95
120
150
185
240
11.7
13.2
14.7
16.4
18.6
1.1
1.2
1.4
1.6
1.7
1.4
1.6
1.6
1.6
1.7
17.0
19.0
21.0
23.0
26.0
1020
1260
1570
1920
2470
3.5
3.5
3.5
3.5
3.5
0.193
0.153
0.124
0.0991
0.0754
345
405
460
530
640
0.25
0.20
0.16
0.13
0.10
0.28
0.24
0.20
0.18
0.15
0.28
0.24
0.21
0.19
0.16
325
380
435
500
595
300
400
500
600
20.8
24.1
26.9
30.2
1.8
2.0
2.2
2.4
1.8
2.0
2.2
2.4
29.0
32.0
36.0
40.0
3090
4080
5080
6390
3.5
3.5
3.5
3.5
0.0601
0.0470
0.0366
0.0283
725
845
970
1120
0.08
0.06
0.05
0.04
0.13
0.12
0.10
.09

0.15
0.13
0.12
0.11
685
795
920
1070



十一、电缆技术参数（2）：
600/1000V四芯拧绞型（240mm2及以下）XLPE/PVC电缆技术参数（也适用于FZ-ZRYJV型号）
导线
绝缘厚度mm
护套厚度mm
外径（约）mm
重量（约）kg/km
交流试验电压
kV/5 分钟
20℃最大导体直流电阻（Ω/km）
*1
40℃载流量A
阻抗 Z Ω/km
备注
标称截面积mm2
No.&线径或形状No/mm
直径
mm
cosθ＝1
cosθ＝0.9
cosθ＝0.8

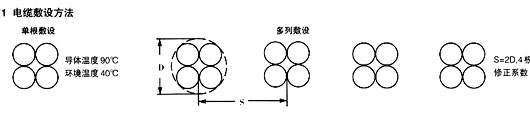

不平衡负荷时的载流量（40 ℃ ）A
6
10
7/1.04
7/1.35
3.1
3.7
0.7
0.7
1.4
1.4
19.3
20.5
430
620
3.5
3.5
3.14
1.87
53
72
4.01
2.38
3.68
2.21
3.31
2.00
45
61
16
25
35
50
70
圆形紧
压绞线
4.7
5.9
7.0
8.5
10.1

0.7
0.9
0.9
1.0
1.1

1.4
1.4
1.4
1.4
1.4
23.0
26.5
29.0
33.0
36.5
860
1270
1680
2270
3110
3.5
3.5
3.5
3.5
3.5
1.17
0.742
0.534
0.395
0.273
95
125
150
185
230
1.50
0.95
0.68
0.50
0.35
1.41
0.92
0.68
0.51
0.37
1.29
0.85
0.63
0.49
0.36
6814
105
130
160
205
95
120
150
185
240
11.7
13.2
14.7
16.4
18.6
1.1
1.2
1.4
1.6
1.7
1.4
1.6
1.6
1.6
1.7
41.0
46.0
51.0
55.5
63.0
4170
5150
6410
7840
10080
3.5
3.5
3.5
3.5
3.5
0.197
0.156
0.126
0.101
0.0769
280
325
380
440
535
0.25
0.20
0.16
0.13
0.10
0.28
0.24
0.20
0.17
0.15
0.28
0.24
0.21
0.18
0.16
250
290
335
385
455
300
400
500
600
20.8
24.1
26.9
30.2
1.8
2.0
2.2
2.4
1.8
2.0
2.2
2.4
70.0
77.5
87.0
96.5
12610
16650
20730
26080
3.5
3.5
3.5
3.5
0.0601
0.0470
0.0366
0.0283
625
735
865
1010
0.08
0.06
0.05
0.04
0.13
0.11
0.10
0.09

0.14
0.13
0.12
0.11
525
605
700
800


截流量的修正系数：
修正系数
基底温度℃
空气中
10
15
20
1.26
1.22
1.18
25
30
35
40
1.14
1.10
1.05
1.00
45
50
55
60
0.95
0.89
0.84
0.78
